Le but de l'expérience LHCb est l'étude précise de
la violation de CP dans tous les couples "particule-antiparticule" contenant
un quark beau (mésons beaux). Ces particules seront produites dans
les collisions proton-proton, qui auront lieu dans le futur collisionneur
hadronique LHC du CERN.
 |

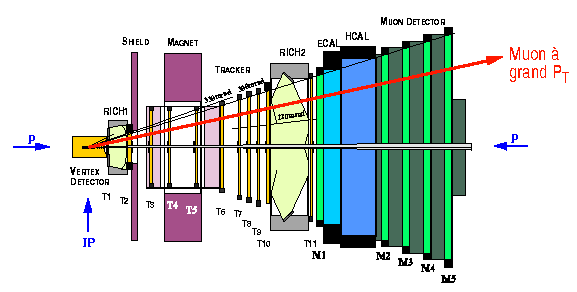

simulation d'une collision p-p dans laquelle un
méson beau est produit |
Dans cinq collisions sur mille un couple de mésons beaux est
produit. Pour obtenir un lot contenant un grand nombre de mésons
beaux, nous étudierons 40 millions de collisions par seconde pendant
plusieurs années. Nous devons rejeter, en temps réel, toutes
les collisions où ces particules sont absentes. C'est le "trigger"
qui est en charge de cette tâche.
Le "trigger" de LHCb comprend trois étages. Chaque étage
utilise des filtres de plus en plus sélectifs. La première
étape est purement matérielle : les algortithmes de sélections
sont gelés dans des cartes d'électronique spécifiques
(processeurs cablés). Les deux autres étapes sont plutôt
de type logicielles, les algorithmes tournant sur des fermes de PC.
Nous préparons LHCb en développant un des processeurs
cablés de premier niveau. Il selectionne en temps réels les
événements très rares qui contiennent un méson
beau en détectant la présence d'un muon à grande impulsion
transverse.
-
Synopsis du trigger à muon :
-
Recherche dans les 5 plans de mesure du détecteur à muons
(M1, M2, M3, M4, M5), d'un segment de trace rectiligne provenant du point
d'interaction.
-
Calcul de l'impulsion transverse de chaque candidat, à partir du
point d'impact dans le premier plan de mesure et de l'angle d'incidence.
-
Caractèristiques techniques :
-
Taille d'un événement : 27 kilobits
-
Nombre d'événements par seconde : 40 000 000
-
Temps de calcul par événement : 1.2 microseconde
-
Technologies :
-
Architecture pipepline et parallèle
-
Liaisons optiques à haut débit : 1.6 Gigabits par seconde
-
Dernière géneration de FPGA (~900 Entrées/Sorties)
-
Fond de panier spécialisé (LVDS, GTL+,...)
